??一、工作原理：高壓環(huán)境下的材料致密化與相變控制??
壓力燒結爐是一種在??高溫（通常1000~2200℃）與高壓氣體（1~20 MPa）或真空/可控氣氛??共同作用下，驅動粉體材料致密化、晶粒生長調(diào)控及相結構優(yōu)化的熱工設備。其核心原理是通過??外加壓力的引入，突破傳統(tǒng)常壓燒結的熱力學與動力學限制??，實現(xiàn)更致密、高性能材料的制備。
??1. 基本工作流程??
??裝料??：將待燒結的粉體(如陶瓷粉末、金屬粉末、復合材料預制體)裝入耐高溫模具(如石墨、碳化硅坩堝)，并置于爐膛內(nèi)。
??升溫加壓??：爐體密封后，先抽真空(或通入保護氣體，如N?、Ar)排除氧氣，隨后按設定程序升溫至目標溫度(如1600~2000℃)，同時通過氣體壓縮機或液壓系統(tǒng)向爐膛內(nèi)施加高壓(1~20 MPa，常見為5~10 MPa)。
??燒結階段??：在高溫高壓協(xié)同作用下，材料經(jīng)歷??顆粒重排、擴散傳質(zhì)、液相形成（如有助燒劑）??等過程，逐步消除孔隙，最終形成高致密度(>95%，甚至>99%理論密度)的塊體材料。
??冷卻卸壓??：燒結完成后，爐體緩慢降溫(避免熱應力開裂)，同時逐步釋放壓力至常壓，取出制品。
??2. 關鍵作用機制??
??高壓的促進作用??：
??顆粒重排加速??：高壓直接壓縮顆粒間隙，推動相鄰顆粒緊密接觸(常壓下依賴熱振動難以實現(xiàn))。
??擴散傳質(zhì)增強??：壓力提高原子/離子的遷移速率(如晶界擴散、體積擴散)，尤其對難燒結材料(如高熔點金屬、共價鍵陶瓷)至關重要。
??抑制晶粒異常長大??：高壓約束晶界遷移，避免高溫下晶粒過度粗化(保持細晶結構，提升力學性能)。
??氣氛的協(xié)同調(diào)控??(根據(jù)需求選擇)：
??惰性氣氛（N?/Ar）??：防止氧化(如Si?N?、WC-Co)，部分情況下N?參與反應(如氮化硅液相燒結)。
??還原性氣氛（H?）??：去除氧化物(如W、Mo表面的WO?)，促進金屬間擴散。
??真空??：避免氣體干擾(如高蒸氣壓材料W、Ti的燒結)，減少雜質(zhì)引入。
??3. 與傳統(tǒng)燒結的區(qū)別?
|
??對比維度??
|
??常壓燒結??
|
??壓力燒結??
|
|
??壓力環(huán)境??
|
常壓（0.1 MPa）
|
高壓（1~20 MPa）
|
|
??致密化驅動力??
|
表面能降低（自發(fā)收縮）
|
表面能+外壓共同驅動
|
|
??適用材料??
|
易燒結材料（如氧化物陶瓷）
|
難燒結材料（如共價鍵陶瓷、硬質(zhì)合金）
|
|
??致密度??
|
通常<98%
|
可達99%以上（近全致密）
|
|
??晶粒控制??
|
易粗化
|
可抑制粗化（保持細晶）
|

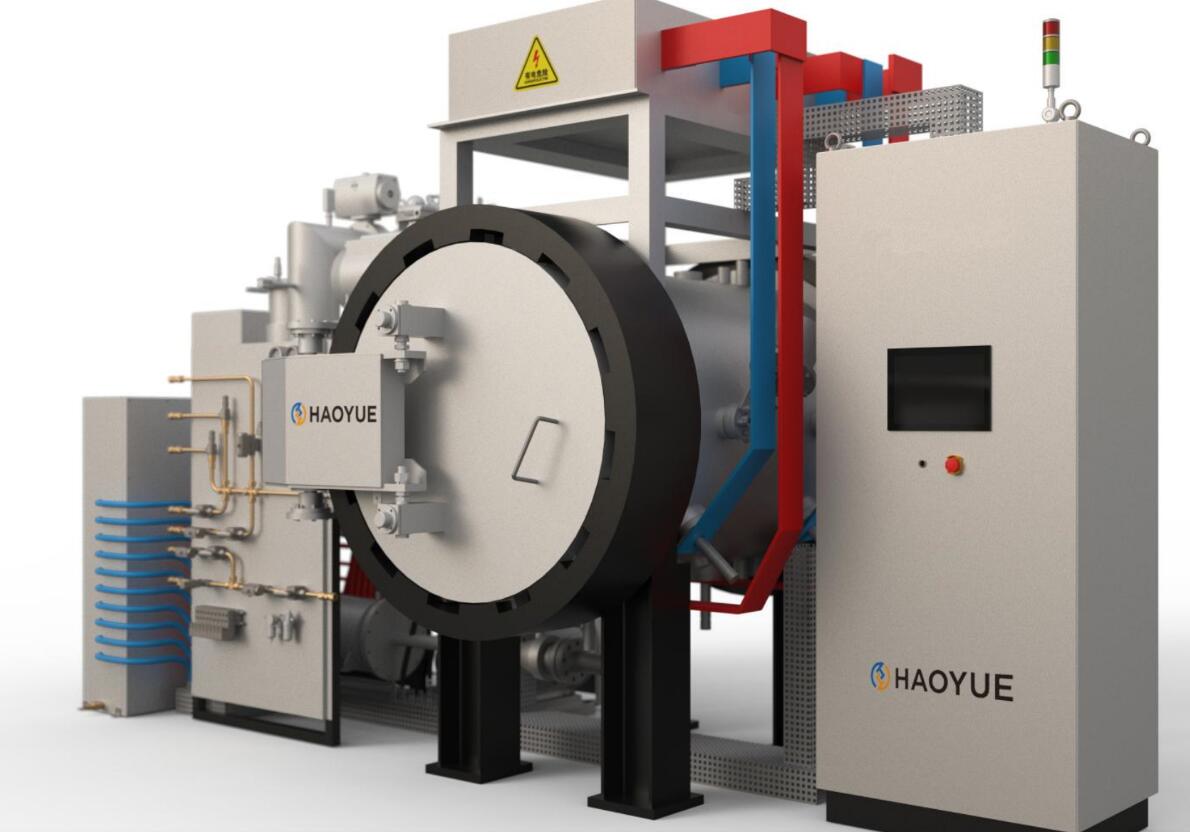

??二、核心結構組成??
壓力燒結爐通常由以下關鍵模塊構成：
??爐體與密封系統(tǒng)??：耐高溫合金(如Inconel)或石墨腔體，配合高壓密封法蘭(確保氣體/真空環(huán)境穩(wěn)定)。
??加熱系統(tǒng)??：電阻絲(如MoSi?發(fā)熱體)、感應線圈(電磁感應加熱)或石墨發(fā)熱體，提供均勻高溫(最高可達2400℃)。
??壓力控制系統(tǒng)??：高壓氣體壓縮機(通入N?/Ar)或液壓裝置(直接施加機械壓力)，配備壓力傳感器與泄壓閥(精確控制1~20 MPa)。
??氣氛控制系統(tǒng)??：真空泵(極限真空度<10?³ Pa)、氣體流量計(調(diào)節(jié)N?/H?/Ar比例)，用于惰性、還原或真空環(huán)境切換。
??溫控與監(jiān)測??：熱電偶(如B型/W型)+ PID控制器，實時監(jiān)控溫度(精度±1℃)；部分設備集成光學測溫或紅外測溫。
??三、應用領域分析??
壓力燒結爐憑借其??高致密化、細晶調(diào)控、相組成優(yōu)化??的優(yōu)勢，廣泛應用于對材料性能要求嚴苛的制造領域，典型場景包括：
??1. 結構陶瓷與先進陶瓷??
??氮化硅（Si?N?）陶瓷??：
??需求??：需高韌性(斷裂韌性>6 MPa·m¹/²)、高熱導率(>80 W/m·K)，用于軸承、燃氣輪機葉片。
??壓力燒結作用??：在N?氣氛+10~15 MPa壓力下，通過液相燒結(添加Y?O?/MgO助劑)實現(xiàn)完全致密化，避免常壓下殘余孔隙導致的脆性斷裂。
??碳化硅（SiC）陶瓷??：
??需求??：高溫耐腐蝕(用于半導體設備、核反應堆結構件)。
??壓力燒結作用??：高壓抑制SiC顆粒異常長大，保持納米晶結構，提升抗熱震性(熱膨脹系數(shù)<4×10??/℃)。
??2. 硬質(zhì)合金與工具材料??
??WC-Co硬質(zhì)合金??(切削刀具、礦用鉆頭)：
??需求??：高硬度(HRA>89)、高粘結相(Co)均勻性。
??壓力燒結作用??：Ar/N?保護下(10~15 MPa，1400~1500℃)，防止Co氧化并促進WC顆粒與Co的結合，致密度可達99.9%，硬度與耐磨性顯著優(yōu)于常壓燒結。
??超硬涂層基體（如Ti(C,N)-Co）??：高壓燒結后基體與金剛石涂層的結合強度提升30%以上。
??3. 金屬間化合物與難熔金屬??
??鈦鋁合金（TiAl）??(航空發(fā)動機葉片)：
??需求??：低密度(密度~4.0 g/cm³)、高比強度(高溫抗氧化)。
??壓力燒結作用??：真空+5~10 MPa壓力下，促進γ-TiAl相的均勻析出，避免常壓下孔隙導致的蠕變失效。
??鎢（W）、鉬（Mo）??(電子發(fā)射極、高溫模具)：
??需求??：高熔點(W熔點3422℃)、低蒸發(fā)損失。
??壓力燒結作用??：真空或H?氣氛+10 MPa壓力，抑制高溫下W的揮發(fā)(常壓燒結時W損失率>5%)，致密度>99.5%。
??4. 功能材料與復合材料??
??熱障涂層用YSZ（氧化釔穩(wěn)定氧化鋯）??：壓力燒結后晶粒細化，熱導率降低(更優(yōu)隔熱性能)。
??金屬基復合材料（如SiC顆粒增強Al基）??：高壓促進SiC顆粒在Al基體中的均勻分散，界面結合強度提升，抗拉強度提高20%~30%。
??四、發(fā)展趨勢與挑戰(zhàn)??
??技術優(yōu)化方向??：
??多場耦合控制??：結合脈沖電流(PECS)、微波加熱等，進一步提升致密化效率(縮短燒結時間)。
??原位氣氛調(diào)控??：實時監(jiān)測O?/H?O含量，精準控制還原/氧化平衡(如硬質(zhì)合金燒結中Co相的穩(wěn)定性)。
??大型化設備??：開發(fā)適用于工業(yè)級尺寸(如φ300 mm以上)的壓力燒結爐，滿足航空航天結構件需求。
??挑戰(zhàn)??：
??設備成本高??：高壓密封與耐高溫材料(如石墨、Inconel)制造難度大，單臺設備價格可達數(shù)百萬至上千萬元。
??工藝窗口窄??：不同材料對壓力/溫度/氣氛的敏感性差異大，需針對性優(yōu)化參數(shù)(如Si?N?與WC-Co的最佳壓力范圍不同)。
??五、總結??
壓力燒結爐通過??高溫高壓的協(xié)同作用??，突破了傳統(tǒng)燒結的技術瓶頸，成為制備高致密、細晶、高性能材料的核心裝備。其在??結構陶瓷、硬質(zhì)合金、難熔金屬及功能復合材料??領域的廣泛應用，推動了裝備(如航空發(fā)動機、半導體器件、核反應堆)的升級。未來，隨著多場耦合技術與智能化控制的進步，壓力燒結將進一步向??高效、精準、大型化??方向發(fā)展，支撐更多前沿材料的產(chǎn)業(yè)化落地。
[email protected]
滬公網(wǎng)安備31011402021447號
