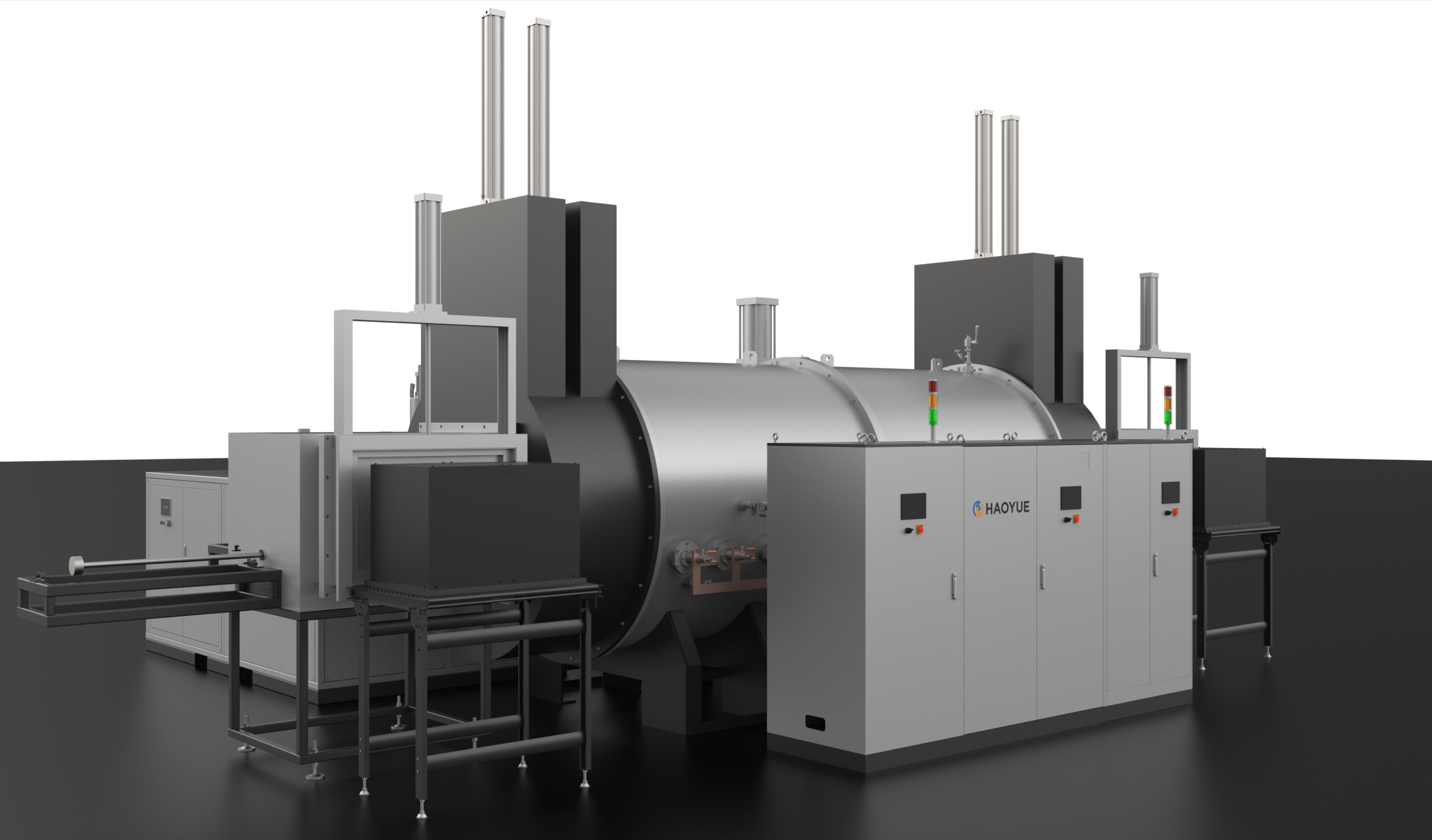

一、什么是真空燒結爐？


　　真空燒結爐是一種在真空或保護氣氛條件下，通過加熱使粉末冶金材料(如金屬、陶瓷、硬質合金等)致密化、形成具有一定強度和性能的燒結體的專用熱工設備。


　　它廣泛應用于：


　　• 硬質合金(如鎢鋼、鈷基合金)燒結


　　• 陶瓷(如氧化鋯、氮化硅)燒結


　　• 磁性材料、電子材料燒結


　　• 金屬粉末、復合材料的高溫致密化處理


　　二、真空燒結爐的基本工作原理


　　1. 燒結的定義


　　燒結是指：將粉末或壓坯在低于主要成分熔點的溫度下加熱，通過顆粒間的擴散、粘結、流動等機制，使材料致密化、晶粒生長，最終形成具有高強度和一定功能的塊體材料的過程。


　　2. 為什么要用真空環境？


　　在真空或控制氣氛(如氬氣、氮氣)下燒結，可以：


　　• 避免材料在高溫下氧化、脫碳、污染；


　　• 減少氣孔、氣泡等缺陷，提高材料致密度和力學性能；


　　• 促進合金元素均勻分布與擴散，提高組織穩定性；


　　• 適用于對氣氛敏感的材料(如鈦、鋯、稀土材料等)。

　　三、真空燒結爐的主要結構組成


　　真空燒結爐通常由以下幾大系統構成：


　　1. 爐體(真空腔體)


　　• 是設備的核心容器，一般為雙層水冷結構，內層為耐高溫爐膛，外層通水冷卻；


　　• 材質常用不銹鋼，內壁可根據需要襯有絕熱材料(如氧化鋁纖維、石墨氈)；


　　• 爐膛內部可放置坩堝、模具、支架等，用于承載待燒結物料；


　　• 爐體設有觀察窗(可選)、測溫口、真空接口、電極引入孔等。


　　2. 真空系統


　　用于將爐腔抽至高真空或超高真空狀態，以保證燒結過程不受氣體干擾。


　　主要組成：


　　• 機械泵(前級泵)：用于初步抽氣，達到低真空；


　　• 羅茨泵(增壓泵)：提高抽速，進一步降低壓力；


　　• 分子泵(高真空泵)：用于獲得高真空(可達10?? Pa甚至更高)；


　　• 真空閥門、管路、真空計(電離計、皮拉尼計等)：控制與監測真空度；


　　• 捕集器/冷阱：防止油氣返流污染爐腔。


　　3. 加熱系統


　　負責提供燒結所需的高溫環境，常見加熱方式包括：


　　(1)電阻加熱(常見)


　　• 使用高熔點、高抗氧化的發熱體，如：


　　• 石墨發熱體(常用，高可達2800°C以上)


　　• 鉬絲/鎢絲發熱體(適用于中高溫，1500~2400°C)


　　• 鎢鉬合金、碳化硅等


　　• 發熱體布置在爐膛四周或頂部，通過輻射傳熱加熱爐內物料。


　　(2)感應加熱(少數特殊爐型)


　　• 利用交變電磁場在導體(如金屬物料)中產生渦流發熱；


　　• 適用于特定導電材料，但相對較少用于傳統粉末燒結。


　　4. 溫控系統


　　• 通過熱電偶(如鎢錸熱電偶，可耐高溫)實時監測爐內溫度；


　　• 配合PID智能溫控儀或PLC控制系統，精確控制升溫速率、燒結溫度、保溫時間等工藝參數；


　　• 溫度控制精度通?？蛇_ ±1°C ~ ±5°C，滿足高精度燒結需求。


　　5. 氣氛控制系統(可選)


　　雖然叫“真空”燒結爐，但很多情況下并非真空，而是在低氣壓或充入保護氣體(如氬氣、氮氣)的條件下工作，以避免材料氧化。


　　• 可配置氣體充氣系統，在燒結前或后通入惰性氣體或還原性氣體；


　　• 設有進氣閥、排氣閥、壓力表等控制氣體流量與爐內壓力；


　　• 有些爐型支持真空—充氣—真空循環工藝，優化燒結效果。


　　6. 冷卻系統


　　由于燒結溫度高，爐體及發熱體在停爐后需有效冷卻，以防材料變形或損壞。


　　• 雙層水冷爐殼：外壁通循環冷卻水，帶走熱量；


　　• 水冷電極、水冷夾具：保護電氣連接與工裝；


　　• 冷卻水循環系統：包括水泵、水箱、過濾器、水溫監控等；


　　• 若為快速冷卻工藝，部分爐型可支持氣冷(如氬氣吹掃)或油冷輔助。


　　7. 裝料系統 / 工裝夾具


　　• 包括坩堝、模具、支架、托板等，用于裝載粉末壓坯或燒結件；


　　• 材質根據溫度與工藝選擇，如石墨坩堝、氧化鋁坩堝、金屬模具等；


　　• 工裝設計需考慮熱膨脹、導熱性、氣氛兼容性等因素。


　　四、真空燒結爐的工作流程(簡要)


　　1. 裝料：將待燒結的粉末壓坯或成型體放入坩堝/模具，置于爐內；


　　2. 關閉爐門 & 密封：確保爐腔密閉；


　　3. 抽真空：開啟真空系統，將爐內壓力降至目標值(如10?² ~ 10?? Pa)；


　　4. 升溫：接通電源，發熱體加熱，按設定程序逐步升溫至燒結溫度(通常為1000°C ~ 2400°C，視材料而定)；


　　5. 保溫：在目標溫度下恒溫一定時間，使材料充分致密化；


　　6. 冷卻：停止加熱，爐體自然冷卻或強制冷卻至安全溫度；


　　7. 出爐：待爐內溫度與環境接近后，破真空(如需要)，取出燒結件。


　　五、真空燒結爐的主要特點


特點	說明
無氧化燒結?	真空或保護氣氛下防止材料氧化，提高純度與性能
高致密化?	有利于顆粒重排、擴散，提高材料密度與強度
成分均勻?	促進合金元素均勻分布，適合多元材料體系
溫度控制精準?	實現復雜燒結工藝（如分段升溫、保溫、降溫）
適應性強?	可燒結金屬、陶瓷、復合材料、硬質合金等
工藝靈活?	支持真空燒結、氣氛燒結、分壓燒結等模式



　　六、常見真空燒結爐類型(按應用/結構區分)


類型	說明
真空電阻燒結爐（最常見）?	采用石墨或金屬發熱體，適用于大多數金屬/陶瓷燒結
真空感應燒結爐?	利用電磁感應加熱，適用于導電材料，較少用于粉末燒結
連續式真空燒結爐?	適合工業化大批量生產，如硬質合金燒結線
小型實驗真空燒結爐?	用于科研、材料開發，結構緊湊，控溫精準
高壓真空燒結爐（熱等靜壓類）?	結合高壓氣體，實現更高致密化（如HIP工藝）



　　七、總結


　　? 真空燒結爐核心價值：


　　在真空或受控氣氛環境中，通過精準控溫與高純度加熱，使粉末材料經歷物理化學變化，達到高致密、高性能、高純度的燒結目的，是粉末冶金、先進陶瓷、電子材料等領域的關鍵設備。
